Set senzora za Magician

Name: Dobot Magician set senzora
Brand: Dobot
SKU: 005208
Availability: InStock

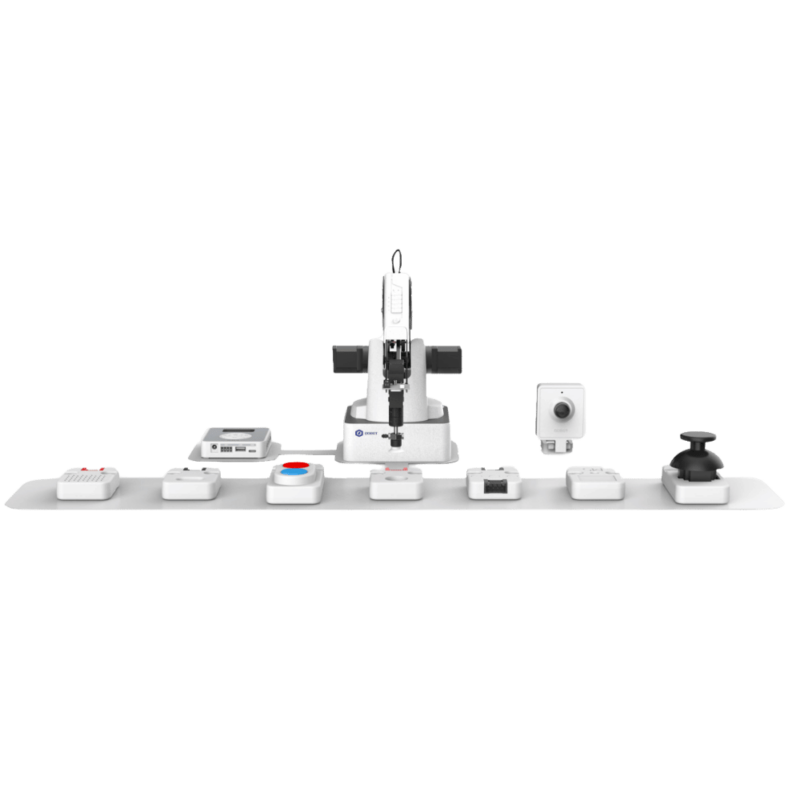

Modularna kombinacija funkcionalnog proširenja prilagođena za Magician robotsku ruku

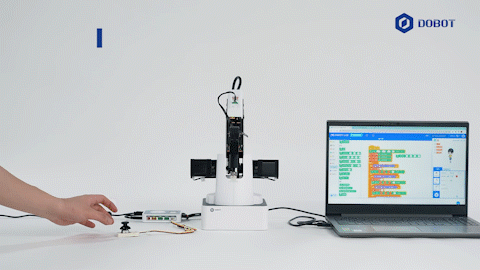

Komplet senzora za mađioničara može se programirati pomoću Pajtona i grafičkog programiranja. Lako je početi sa njim i pogodan je za početnike. Komplet uključuje Magic box i Komplet AI kamere kako bi se omogućilo više scenarija automatizacije.

Logičko razmišljanje

Obezbeđuje Block i Pajton programiranje

Učenje

Obezbeđen demo, lak početak programiranja.

Inženjerstvo

Kombinovanjem više elektronskih modula se oživljavaju inženjerske ideje

Тежина	0,10 кг
Proizvođač	Dobot

Specifikacije

Modul	Režim komunikacije	Interfejs	vrsta
Light sensor . Knob potentiometer . Sound sensor	ADC	Port3/Port4	Analogni ulaz
Džojstik . Senzor vlažnosti . Senzor pokreta . Senzor boja	I2C	Port1~Port6	Digitalni ulaz
Micro servo	PWM	Port3~Port6	PWM ulaz
LED modul	Single-bus	Port1~Port6	–
PIR senzor . Dual button . Photoelectric switch	IO	Port1~Port6	General IO

Džojstik
Povezivanje	priključiti na bilo koji zeleni port Magic Box-a (Portl ~Port6)
Režim komunikacije	12C
Mrežni kabl	Univerzalni kabl
X/Y izlazna vrednost	10 ~ 250
Z izlazna vrednost	0: release; 1: press
Voltaža	5V
Struja	50mA

Dual dugme
Povezivanje	priključiti na bilo koji zeleni port Magic Box-a (Portl ~Port6)
Režim komunikacije	IO
Mrežni kabl	Univerzalni kabl
Voltaža	5V
Struja	50mA

PIR Senzor
Povezivanje	priključiti na bilo koji zeleni port Magic Box-a (Portl ~Port6)
Režim komunikacije	IO
Mrežni kabl	Univerzalni kabl
Udaljenost senzora	150cm
Period odlaganja signala	2s
Indukcijski opseg	< 100°
Statična struja	< 60uA
Radna temperatura	-20 ~ 80°C
Napon	5V
Struja	50mA

Senzor pokreta
Povezivanje	priključiti na bilo koji zeleni port Magic Box-a (Portl ~Port6)
Režim komunikacije	12C
Pokreti koji se detektuju	gore, dole, levo, desno, napred, nazad, u pravcu kazaljke, suprotno od pravca kazaljke
Efikasna udaljenost prepoznavanja	5cm – 15cm
Napon	5V
Struja	50mA

Fotoelektrični senzor
Povezivanje	priključiti na bilo koji zeleni port Magic Box-a (Portl ~Port6)
Režim komunikacije	IO
Kabl za povezivanje	Već povezan
Opseg rada	0 (bez poklopca), 1 (sa poklopcem)
Idealni uslovi za detekciju	sunčeva svetlost manja od 10000LX, sijalica sa žarnom niti manja od 3000LX
Objekti detekcije	providni ili neprozirni predmet
Radna temperatura	-25°C~ 55°C
Response time	<2ms

Senzor zvuka
Povezivanje	priključiti na zeleni port Magic Box-a (Port3 ~Port4)
Režim komunikacije	ADC
Kabl za povezivanje	Univarzalni kabl
Raspon vrednosti	0-1023
Osetljivost	（48dB至52dB）@1kHz
Impedanca mikrofona	2,2k Oma
Frekvencija mikrofona	16-20 kHz
SNR S/N	54dB

Senzor vlažnosti
Povezivanje	priključiti na bilo koji zeleni port Magic Box-a (Portl ~Port6)
Režim komunikacije	12C
Kabl za povezivanje	Univerzalni kabl
Temperaturni opseg	0~60 °C/±1°C
Opseg vlažnosti	10-90% RH ±5% RH
Napon	5V
Struja	50mA

Senzor boje
Povezivanje	priključiti na bilo koji zeleni port Magic Box-a (Portl ~Port6)
Režim komunikacije	12C
Kabl za povezivanje	Univerzalni kabl
Rezultati detekcije boja	0: bez boje; 1: crvena; 2: zelena; 3: plava; 4: žuta; 5: crna; 6: bela
RGB vrednost boje	0~200 (viša vrednost pokazuje tamniju boja)
Napon	5V
Struja	50mA

LED Modul
Povezivanje	priključiti na bilo koji zeleni port Magic Box-a (Portl ~Port6)
Režim komunikacije	monobus
Kabl za povezivanje	Univerzalni kabl
RGB opseg	0~255
Raspon osvetljenosti	0~100%
Napon	5V
Struja	50mA

Senzor svetlosti
Povezivanje	priključiti na zeleni port Magic Box-a (Port3 ~Port4)
Režim komunikacije	ADC
Kabl za povezivanje	Univerzalni kabl
Rezultat detekcije boja	0: bez boje; 1: crvena; 2: zelena; 3: plava; 4: žuta; 5: crna; 6: bela
RGB vrednost boje	0~200 (viša vrednost pokazuje tamniju boja)
Napon	5V
Struja	50mA

Dugme potenciometar
Izlazni napon	0~2500mV
Povezivanje	priključiti na zeleni port Magic Box-a (Port3 ~Port4)
Režim komunikacije	ADC
Kabl za povezivanje	Univerzalni kabl
Vrednost vraćanja osvetljenosti	0-407 (ekstremna fluktuacija je normalna pojava)
Napon	5V
Struja	50mA

Micro servo
Povezivanje	priključiti na bilo koji zeleni port Magic Box-a (Portl ~Port6)
Režim komunikacije	PWM
Kabl za povezivanje	Univerzalni kabl
Servo brzina	0,1sec/60/4,8V；0,09sec/60/6,0V
Obrtni moment	1,6kg.cm/4,8V；1.8kg.cm/6,0V
PWM frequency	50Hz/0,5~2,5MS
Napon	4,8-6,0V
Struja	60mA

AI set kamera
Dimenzije	50mm x 44mm x 25mm
CMOS	1/4 inča
Image pixels	1M
Image Format	YUV/MJPG
Data Format	240 x 320 640 x 480 1280 720
Maksimalna brzina prenosa slike	1280 x 720@30fps
Camera Control	Zasićenost, kontrast, oštrina
White balance	Auto
Ekspozitura	Auto
Radna temperatura	0°C to +50°C
Radni napon	DC 5V
Interfejs	USB 2.0
Glasne komande	Integrisan mikrofon
Karakteristike	Sve-u-jednom dizajn, integrisani mikrofon, sočivo bez izobličenja
Radni ugao kamere	0°-135°
Funkcije	Prepoznavanje lica, prepoznavanje slika, prepoznavanje teksta OCR, prepoznavanje govora itd.

Magic Box
MCU	ARM 32-bit Cortex-M4
Frekvencija	168 MHz
Napon	100V~240V AC, 50/60Hz
Ulazna snaga	12V – 5A DC
Radno okruženje	-5°C – 45°C
Snaga	60W
Povezanost	USB virtualni serijski port/serijski port/Bluetooth
Programski jezik	MicroPython
Softver	DobotStudio/DobotLab
Težina	98g
Dimenzije	95 mm X 80 mm X 21,5 mm

Deklaracija

Naziv proizvoda: Set senzora za Magician
Vrsta: senzori
Model: /
Tip: nadogradnja za Magician
Količina: 1 kom
Proizvođač: Shenzhen Dobot Corp Ltd
Zemlja proizvodnje: Kina
Uvoznik: Voxellab doo
