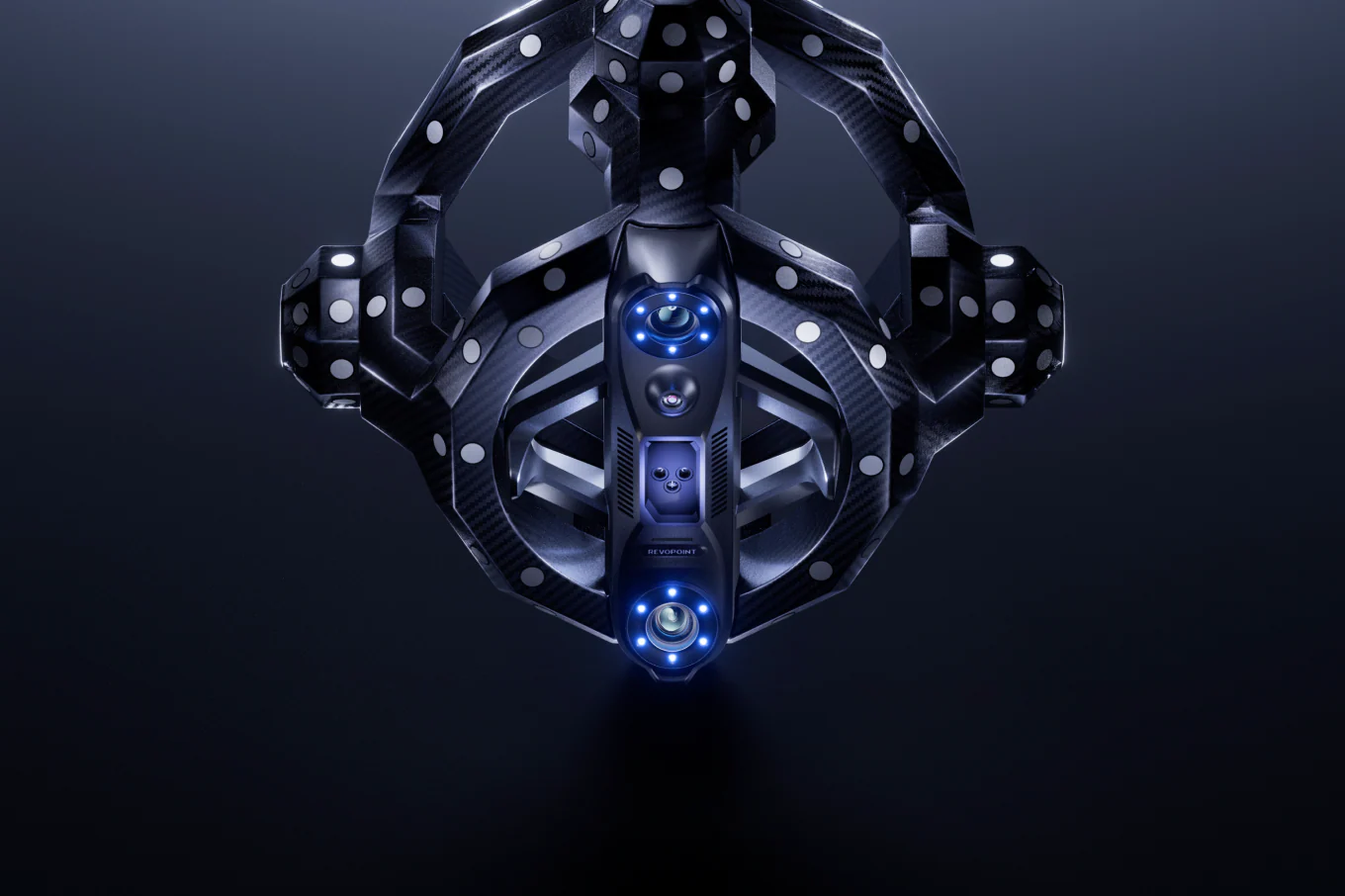

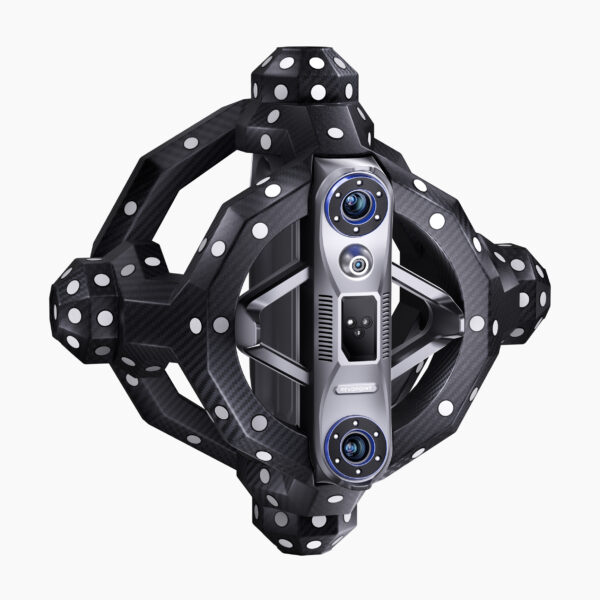

Revopoint Trackit 3D skener
Revopoint Trackit koristi napredni plavi laserski sistem sa dva režima skeniranja koji kombinuju visoku preciznost i brzinu. U 30-linijskom „cross“ režimu brzo beleži velike i reflektujuće površine brzinom do 1,5 miliona tačaka u sekundi, dok jednolinijski laser precizno registruje uske žlebove, duboke otvore i složene geometrije, bez gubitka detalja.
Revopoint Trackit postiže izuzetnu volumetrijsku tačnost od 0,025 mm + 0,04 mm × L (m) i zadržava preciznost i pri skeniranju velikih objekata. Zahvaljujući optici visoke rezolucije, naprednim algoritmima praćenja i automatskoj dvoosnoj kalibraciji gimbala, smanjuje vreme podešavanja za oko 50% i eliminiše mogućnost ljudske greške, obezbeđujući stabilna i ponovljiva merenja u industrijskoj primeni i inženjeringu visoke tačnosti.
Potpuno automatizovan proces kalibracije – Revopoint Trackit automatski podešava svoje senzore pomoću integrisanog gimbala, bez potrebe za ručnom intervencijom. Time se obezbeđuje brza priprema, precizno poravnanje i stabilni rezultati pri svakom skeniranju.
Dva režima skeniranja plavim laserom
Brzo skeniranje: 30-linijski „cross“ režim

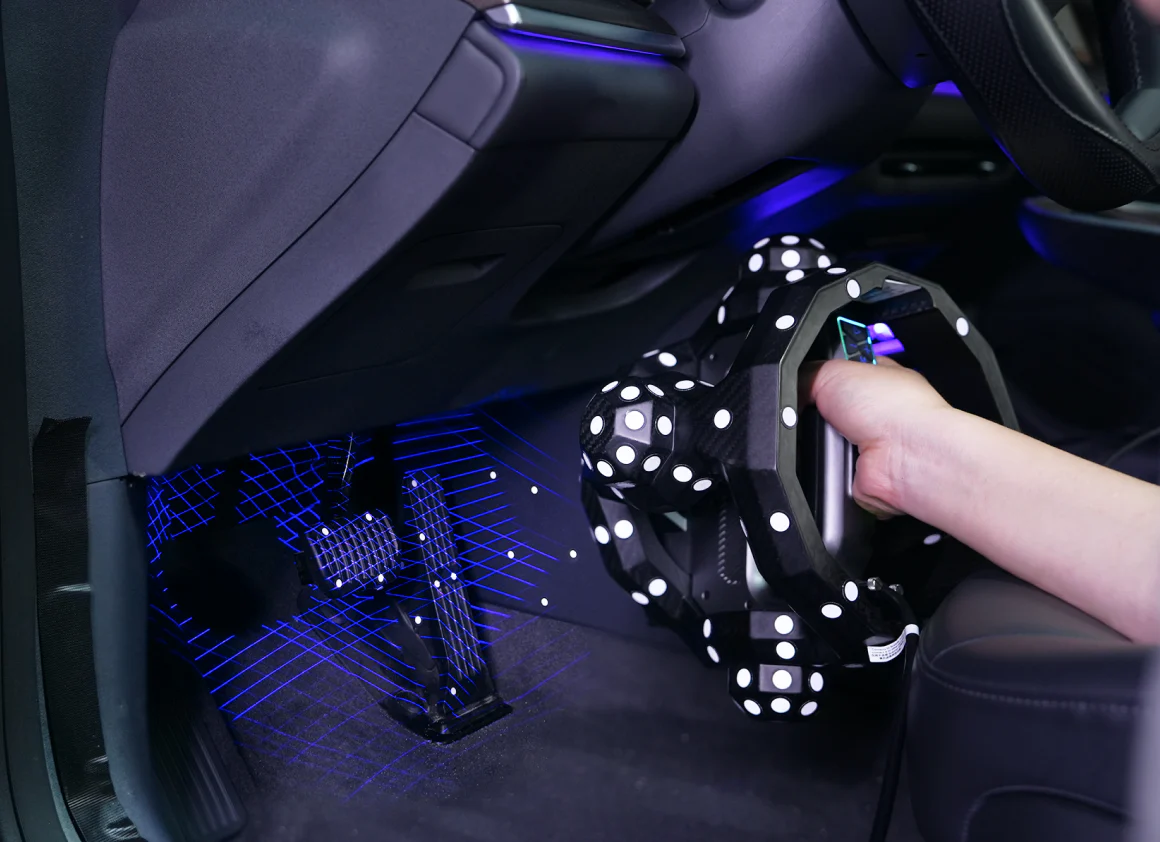

Brzo skeniranje: precizni jednolinijski laser

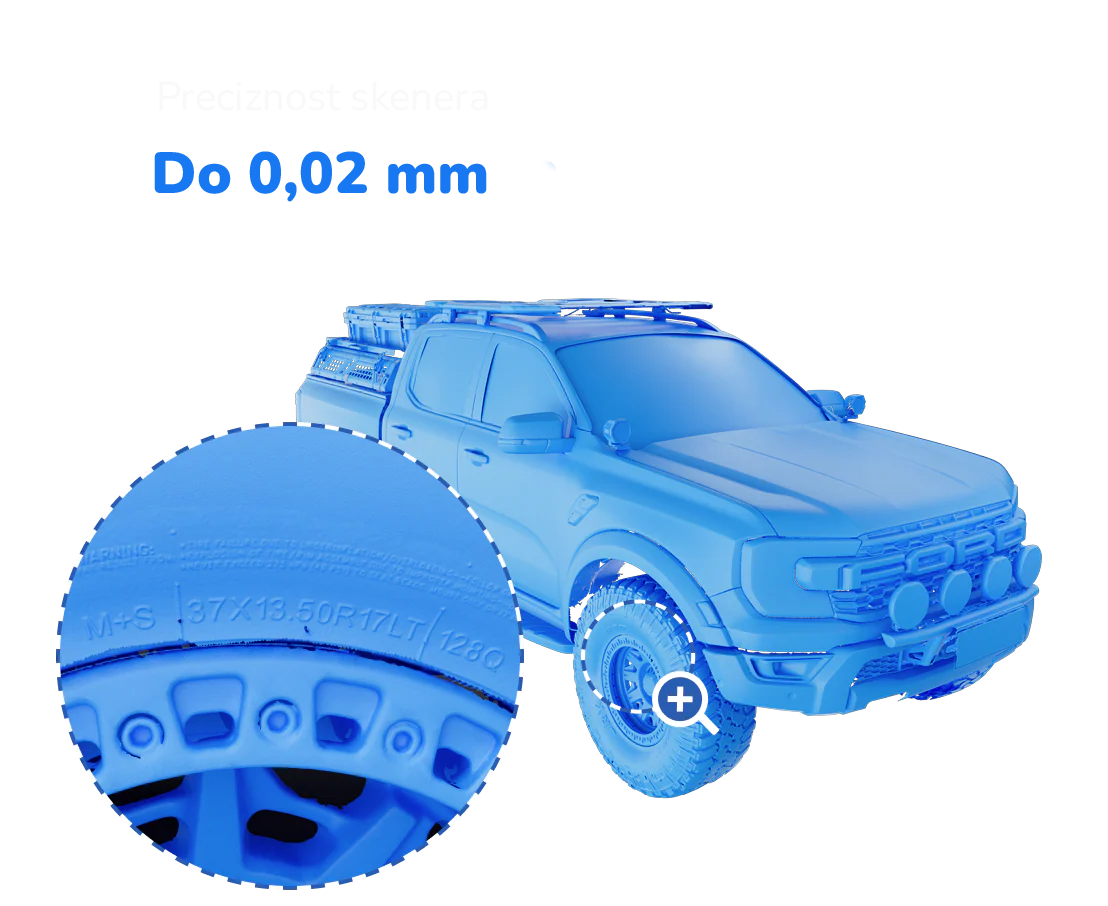

Visoka preciznost pri skeniranju
od najmanjih do najvećih objekata
Kreirajte detaljne 3D modele spremne za dimenzionu inspekciju u kontroli kvaliteta ili za scan-to-CAD konverziju u procesima obrnutog inženjeringa.
Stacionarni skener ili ručno skeniranje
Revopoint Trackit omogućava izbor između stacionarnog režima sa optičkim praćenjem, koji obezbeđuje maksimalnu preciznost i stabilnost pri skeniranju velikih objekata, i samostalnog ručnog 3D skeniranja, idealnog za hvatanje skrivenih ili unutrašnjih delova koje bazna stanica ne može da detektuje. Ova fleksibilnost omogućava precizne rezultate u svim uslovima rada.
Stacionarnog režim sa optičkim praćenjem

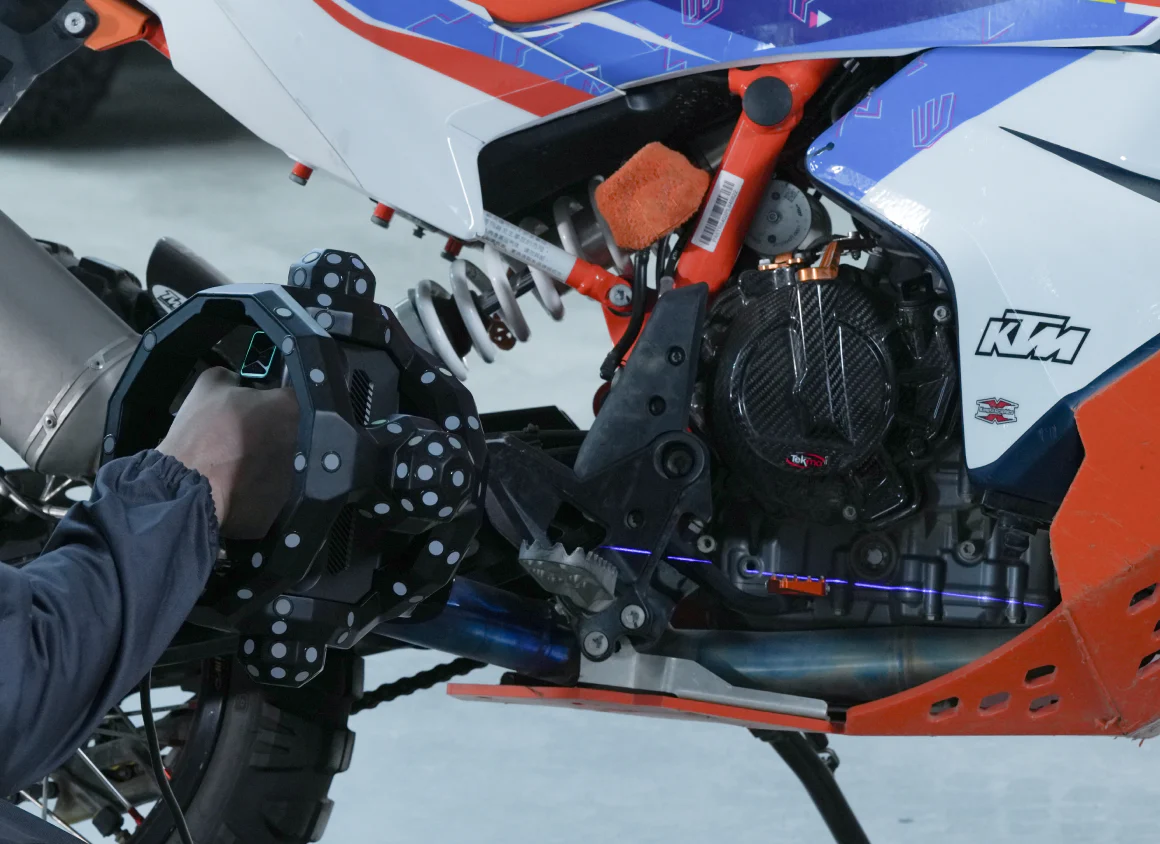

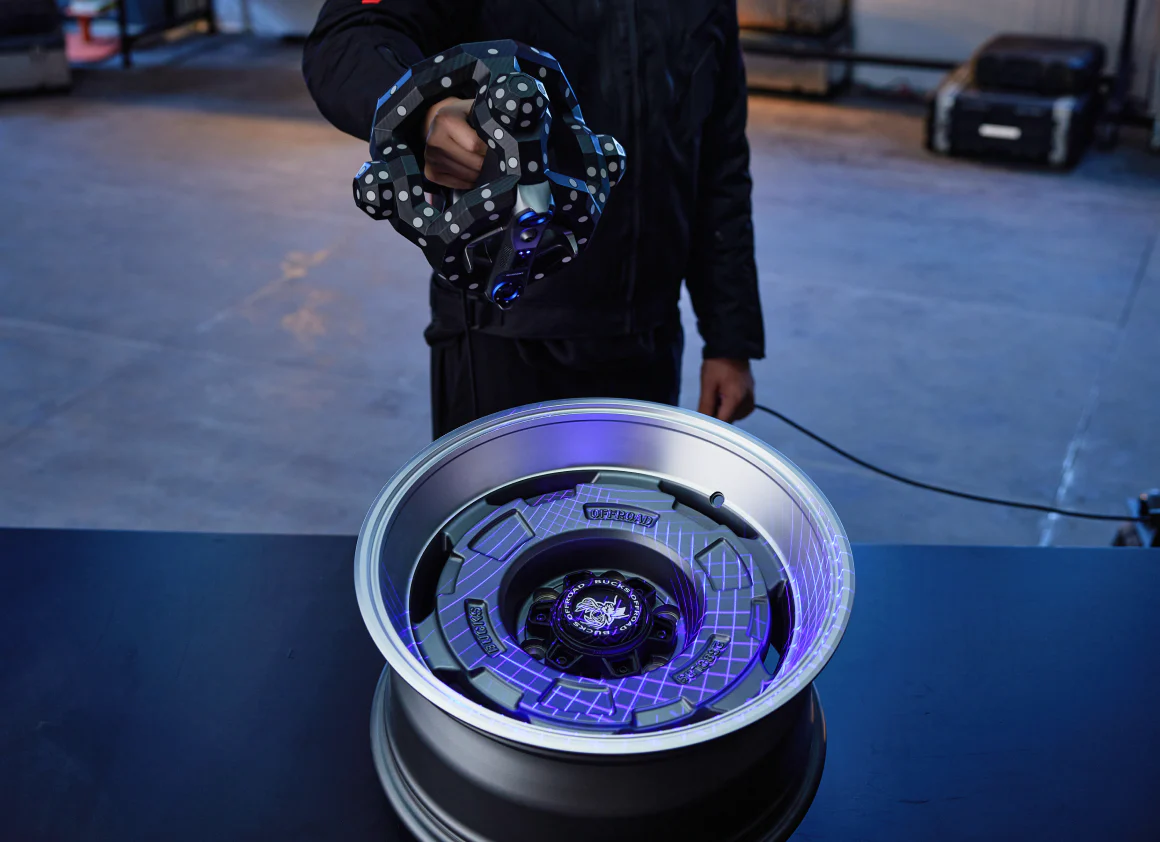

Samostalni ručni 3D skener
Brzo skeniranje bez markera
Revopoint Trackit koristi napredni sistem optičkog praćenja položaja u realnom vremenu, omogućavajući precizno 3D skeniranje bez potrebe za markerima. Zahvaljujući bazi sa dve kamere, Trackit značajno povećava efikasnost i brzinu rada, omogućavajući skeniranje objekata od 10 mm do čak 6 metara uz visoku tačnost i stabilnost.

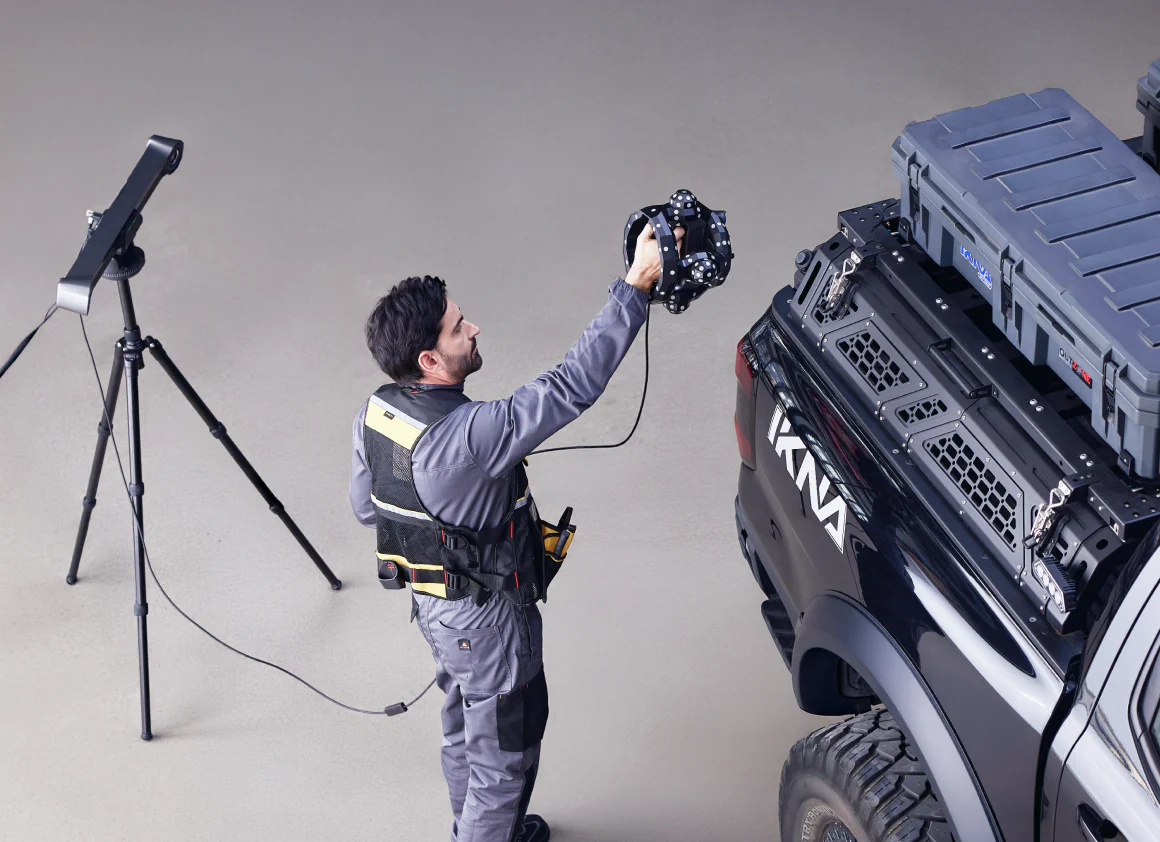

Jednostavno skeniranje velikih objekata
Revopoint Trackit omogućava visokoprecizno trodimenzionalno skeniranje velikih radnih komada pomoću fleksibilnog sistema bazne stanice, koja se pomera oko objekta radi obuhvatanja svih površina. Tokom procesa tzv. leapfrogging-a, uređaj postiže brzinu do 1,5 miliona mernih tačaka u sekundi, dok anchor block sistem za prostorno poravnanje obezbeđuje besprekorno spajanje i kontinuitet oblaka tačaka između pojedinačnih snimaka. Podesivi stativ sa više stepena slobode omogućava optimalno pozicioniranje skenera u skladu sa zahtevima različitih geometrija i scenarija snimanja.
Maksimalno područje praćenja:
2800 × 2800 mm pri udaljenosti od 4000 mm
Lako manevrisanje:
Kabl dužine 6 metara omogućava slobodno kretanje tokom skeniranja
Radna udaljenost praćenja:
Od 1,5 do 4 metra
Bazna stanica se može pomerati oko velikih objekata radi potpunog obuhvatanja svih površina.
Automatska kalibracija
koja štedi vreme i eliminiše greške
Zaboravite na složene i dugotrajne procese podešavanja — Trackit automatski obavlja višepozicionu kalibraciju sa potpunom preciznošću i bez rizika od ljudske greške.
Njegov inteligentni dvoosni gimbal sistem samostalno usklađuje senzore i optiku, obezbeđujući brzu, pouzdanu i preciznu kalibraciju pri svakom pokretanju uređaja.
Stabilnost i
tačnost skeniranja
Trackit koristi jednodelni okvir od karbonskih vlakana, koji obezbeđuje stalnu tačnost merenja i eliminiše greške uzrokovane deformacijom konstrukcije ili pomeranjem referentnih tačaka tokom skeniranja.
Zahvaljujući kombinaciji čvrstoće i male mase, sistem je prilagođen dugotrajnim i zahtevnim procesima 3D digitalizacije, pružajući pouzdane rezultate čak i u profesionalnim industrijskim uslovima.
Realistično mapiranje tekstura
Sistem Revopoint Trackit integriše RGB kameru visoke rezolucije koja omogućava precizno snimanje teksturalnih i kolorimetrijskih karakteristika površine objekta, čime se generišu realistični i detaljno rekonstruisani 3D modeli. Dobijeni teksturalni podaci mogu se dalje analizirati u softveru Revo Measure radi metrički tačnih merenja, kvantitativne procene površinskih svojstava i izrade stručnih metrologijskih izveštaja.
Trackit skener sa robotskom rukom
Integracijom šestoosnog kolaborativnog robota i Trackit optičkog sistema za 3D skeniranje, omogućava se potpuno automatizovano prikupljanje oblaka tačaka složenih geometrija prečnika do 0,5 metara, uz postizanje volumetrijske preciznosti do 0,05 mm. Ovakva konfiguracija obezbeđuje visoku tačnost merenja, ponovljivost i efikasnost u industrijskim i metrologijskim primenama.

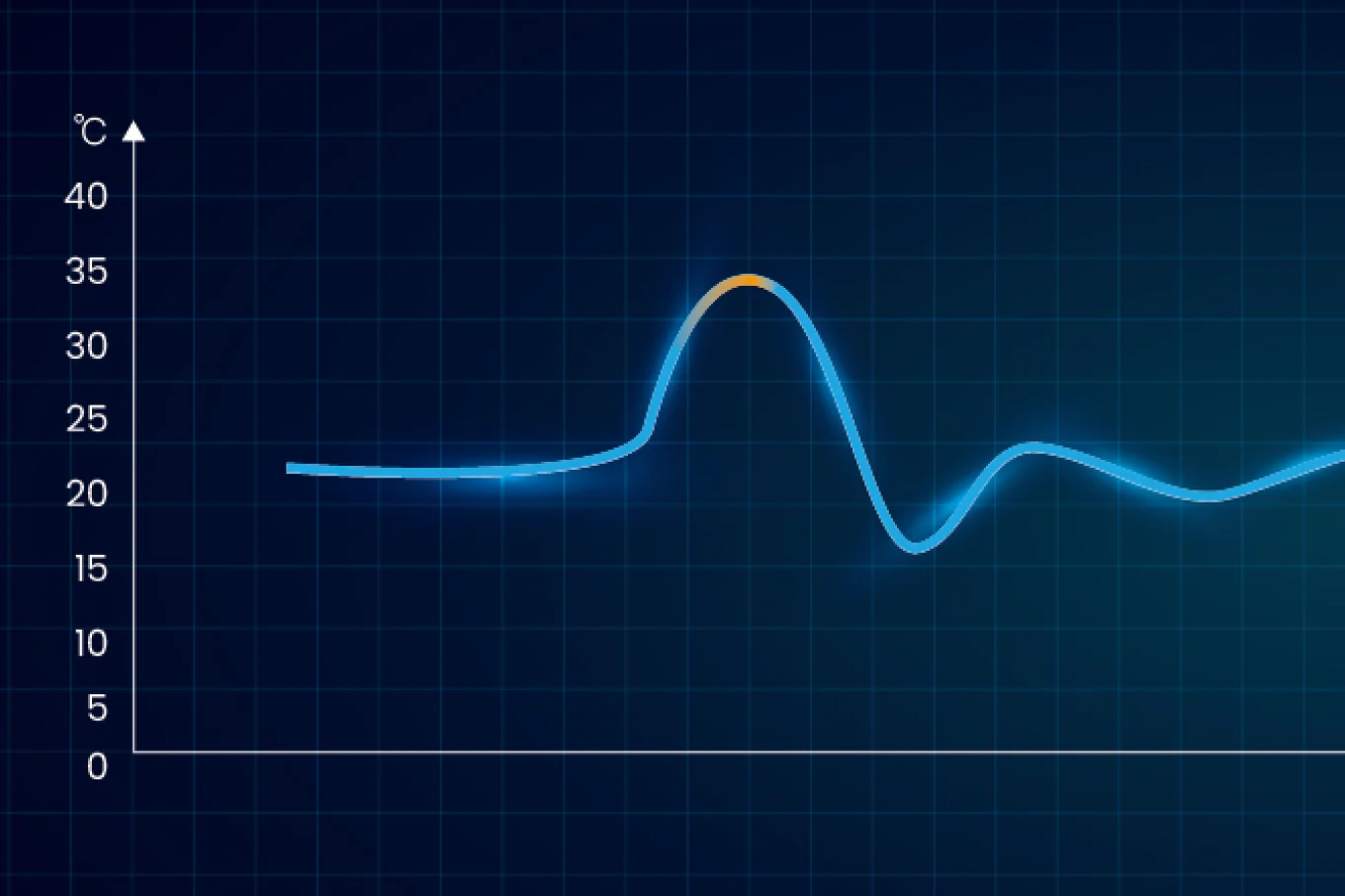

Inteligentan
monitoring temperature
Sistem Revopoint Trackit integriše temperaturne senzore visoke osetljivosti koji kontinuirano nadgledaju i prikazuju trenutne temperaturne vrednosti senzorskih modula skenera i traker jedinice u realnom vremenu.
Ovakav pristup omogućava kontrolu termalne stabilnosti sistema, sprečava temperaturno uslovljene devijacije mernih podataka i obezbeđuje konzistentnu volumetrijsku preciznost tokom celokupnog procesa 3D skeniranja.
Revo Track
Softver vrhunskih performansi
Proces skeniranja
Softver Revo Track omogućava naprednu kontrolu parametara skeniranja, čime korisnik može precizno upravljati svakim segmentom akvizicije podataka. Detaljna podešavanja omogućavaju optimizovano formiranje oblaka tačaka, uz praćenje rezultata u realnom vremenu radi procene potpunosti i kvaliteta prikupljenih informacija. Ovaj pristup obezbeđuje visoku tačnost geometrijske rekonstrukcije i smanjuje potrebu za naknadnim korekcijama u procesu obrade 3D modela.

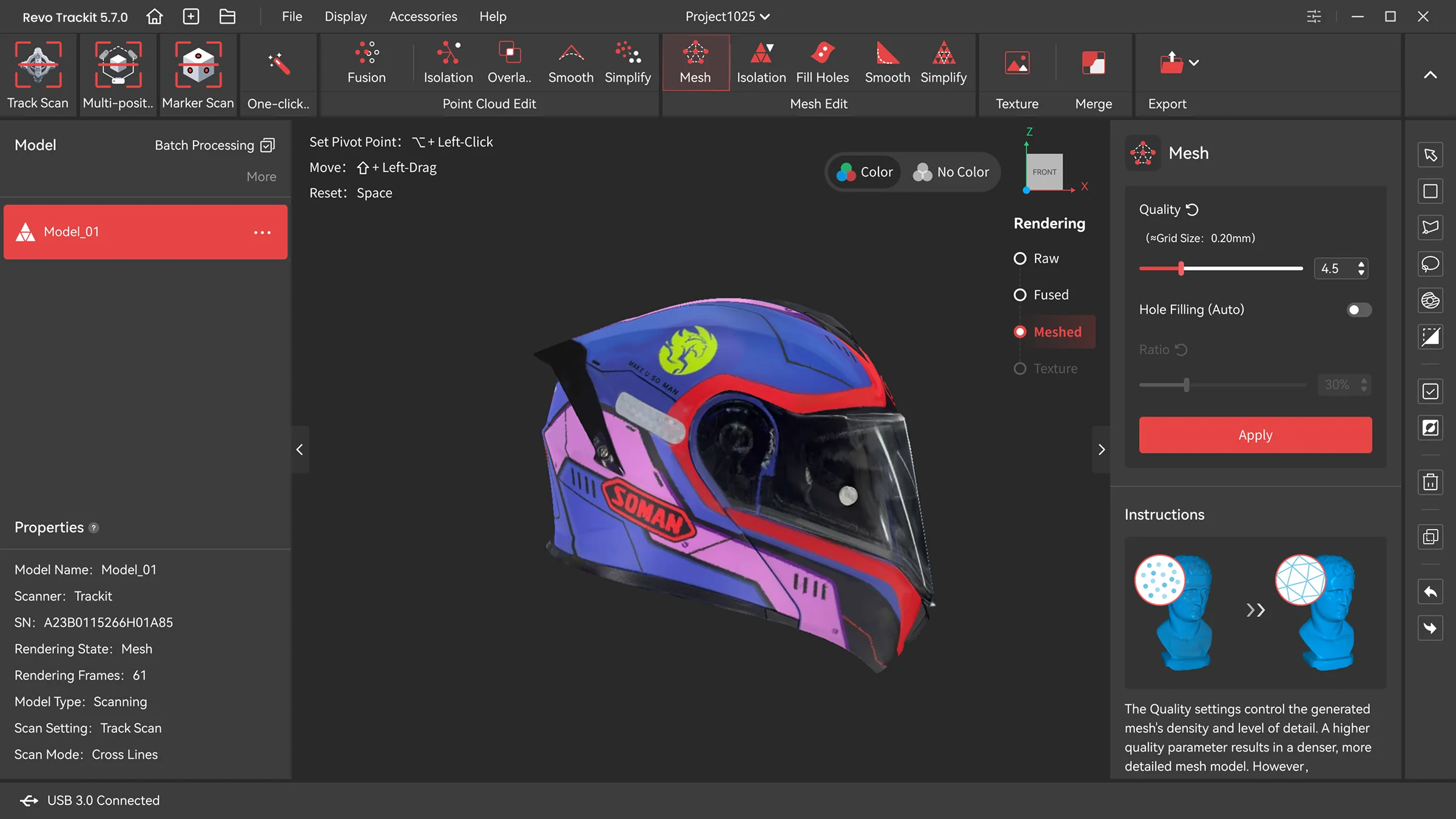

Obrada podataka
Procesiranje sirovog oblaka tačaka može se izvršiti automatski, jednim klikom, ili kroz napredne alate za fuziju i generisanje mreže (meshing), koji omogućavaju detaljno prilagođavanje i optimizaciju 3D modela. Ovaj pristup obezbeđuje visok nivo geometrijske vernosti, smanjuje šum podataka i priprema model za dalju analitičku ili inženjersku obradu u CAD i metrologijskim softverima.
Uređivanje i optimizacija 3D podataka
Softver obezbeđuje skup naprednih alata za selekciju, filtriranje i rekonstrukciju podataka, koji omogućavaju efikasno uklanjanje artefakata i neželjenih segmenata iz oblaka tačaka. Funkcije za popunjavanje praznina, izravnavanje površina i geometrijsku simplifikaciju doprinose poboljšanju integriteta mreže (mesh integrity) i optimizaciji modela za dalju analizu, inženjersku obradu ili digitalnu arhivizaciju.
Merge opcija u Revo Track softveru omogućava objedinjavanje više pojedinačnih skenova u jedan koherentan i precizan 3D model. Korišćenjem naprednih algoritama za poravnanje i spajanje podataka, sistem automatski uklanja preklapanja i optimizuje geometriju, obezbeđujući konzistentan rezultat spreman za dalju analizu, CAD obradu ili 3D štampu.
Revo Track – Export opcije omogućavaju brz i pouzdan izvoz obrađenih 3D podataka u standardne formate poput STL, OBJ i PLY, čime se obezbeđuje laka integracija sa CAD okruženjima, softverima za inspekciju i pripremu za 3D štampu. Fleksibilne postavke izvoza omogućavaju optimizaciju geometrije u skladu sa daljom namenom modela, uz očuvanje tačnosti i kvaliteta podataka.
